分享几张这几年自家网络组网的拓扑结构图{画图不易转载请注明出处}

[复制链接]

680

主题

0

回帖

2267

积分

超级版主

积分
2267
发表于 2023-6-16 16:19:40 | 显示全部楼层 |阅读模式
随着网络的逐步建设与完善,从最初的一个路由器+几个手机和电脑的组网方式,慢慢增加了NAS、交换机、第二台路由器、第二台NAS、更多的电脑和无线设备、智能终端设备的加入。慢慢网络规模也变得庞大起来,下面分享这几年家庭组网逐步升级网络拓扑结构的组网示意图。

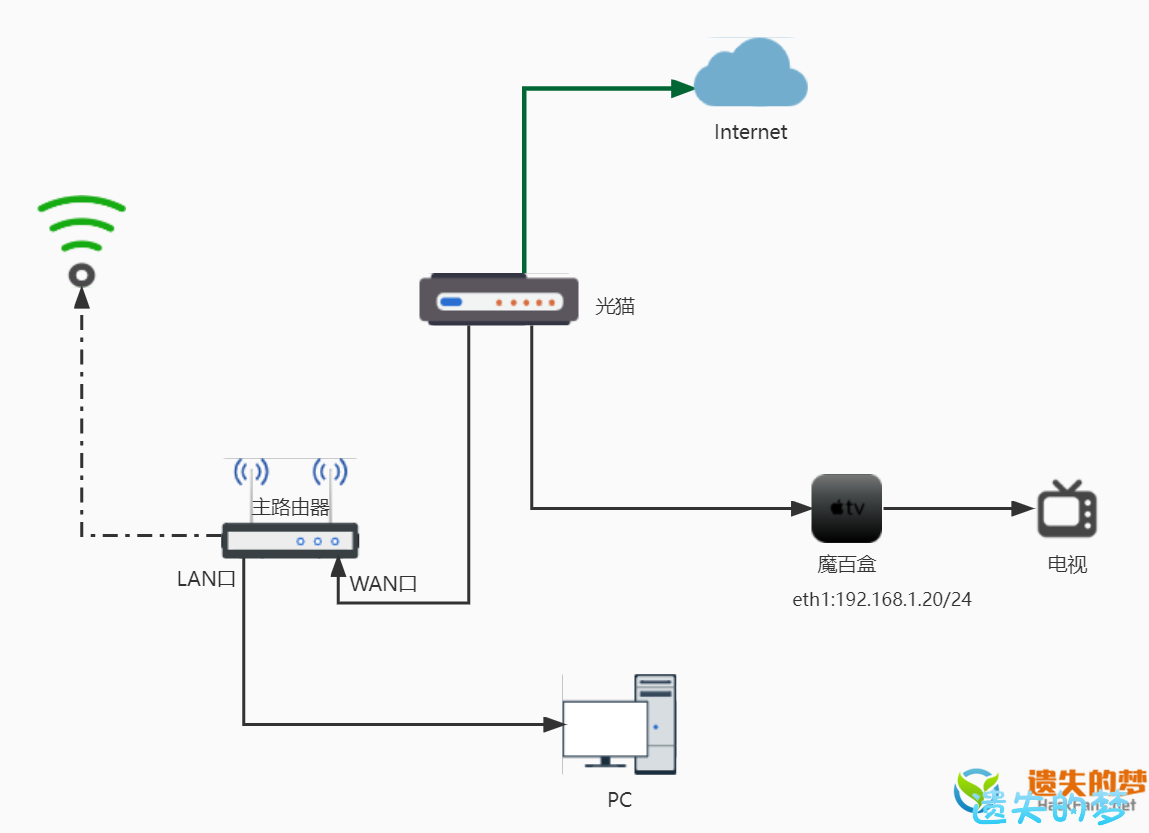

一、2019年最单纯的组网,简单易懂,易学易用。一个运营商免费给的光猫,一个路由器覆盖全家所有网络。

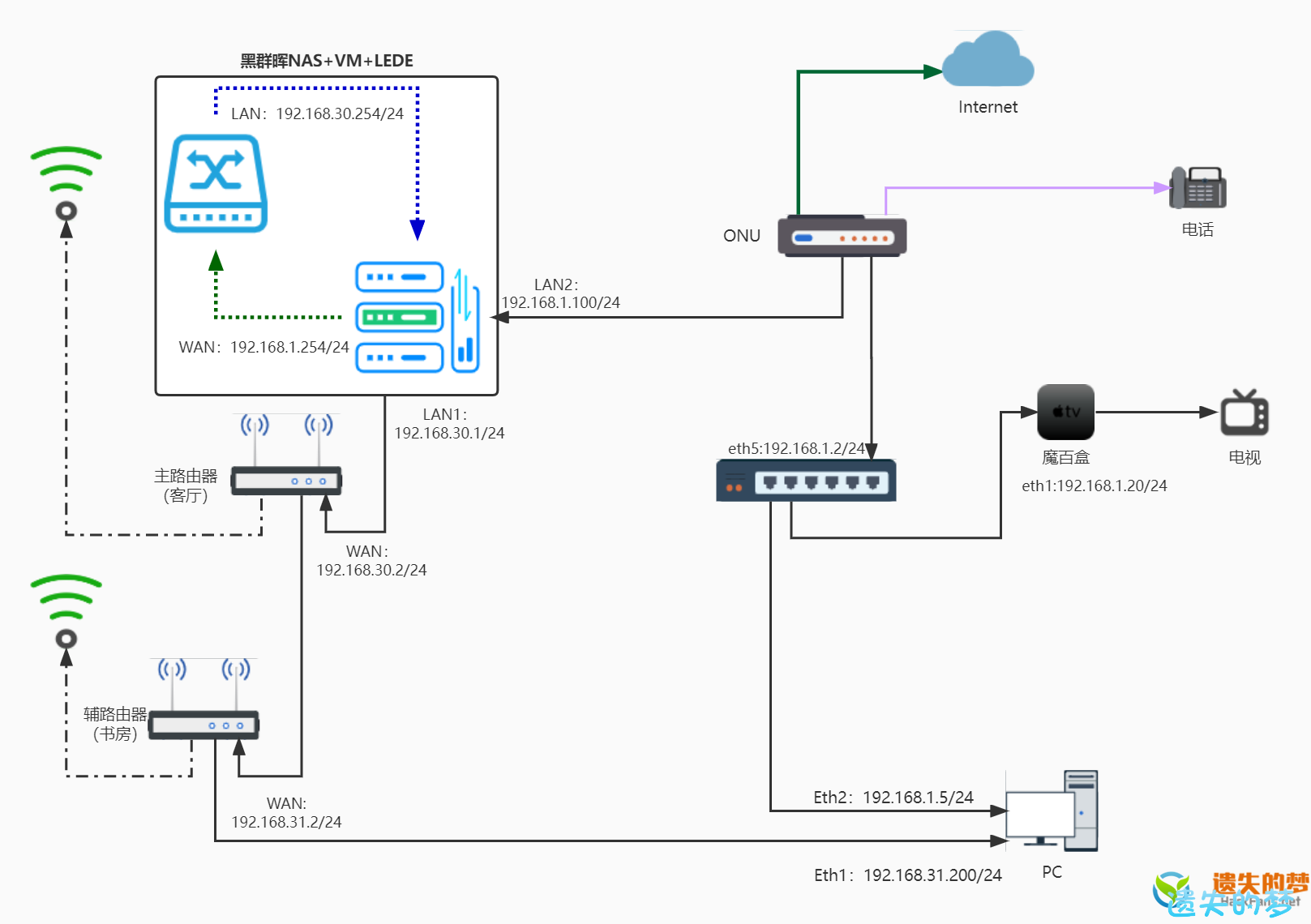

二、2020年,安耐不住网络的寂寞,开始踏上折腾之旅,已经不安于当前的组网结构了。最初计划使用黑裙做ALl In One的组网方案,在使用过程中发现了很多不便之处。比如设备功能过于集中,一旦瘫痪全屋直接断网,没有一点商量的余地。这个组网方式只维持了3个月,就被我放弃了。

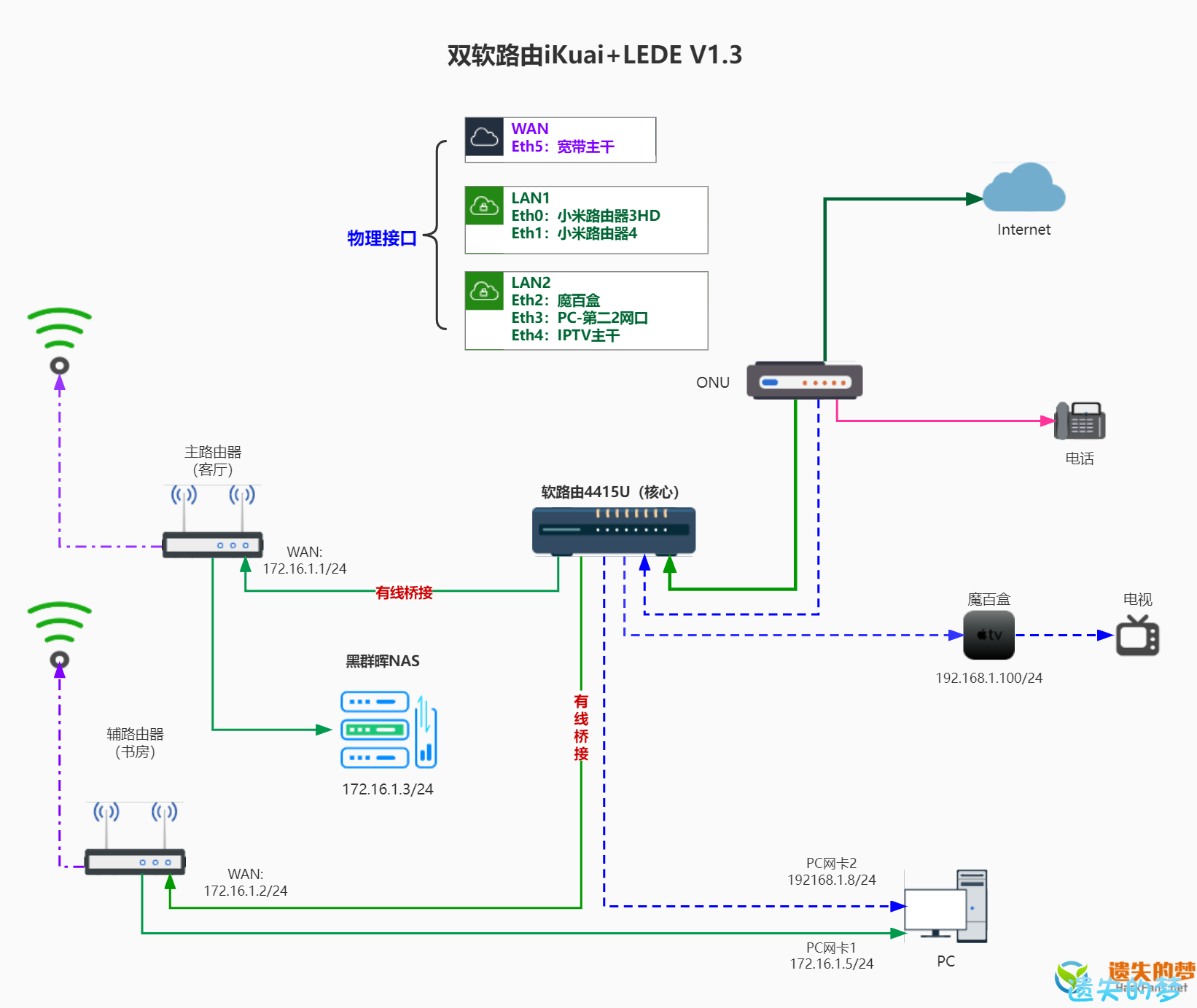

三、2020年下半年,正式走上了一条越折腾越远的不归之路。对不通网络硬件进行分离,专机专用。光猫修改成桥接模式,只负责光电转换工作。核心软路由设备负责PPPOE拨号、DHCP、流控、策略等、2台无线路由器设置成有线中继模式,只负责收敛家中的无线接入终端。

三、2020年下半年,正式走上了一条越折腾越远的不归之路。对不通网络硬件进行分离,专机专用。光猫修改成桥接模式,只负责光电转换工作。核心软路由设备负责PPPOE拨号、DHCP、流控、策略等、2台无线路由器设置成有线中继模式,只负责收敛家中的无线接入终端。

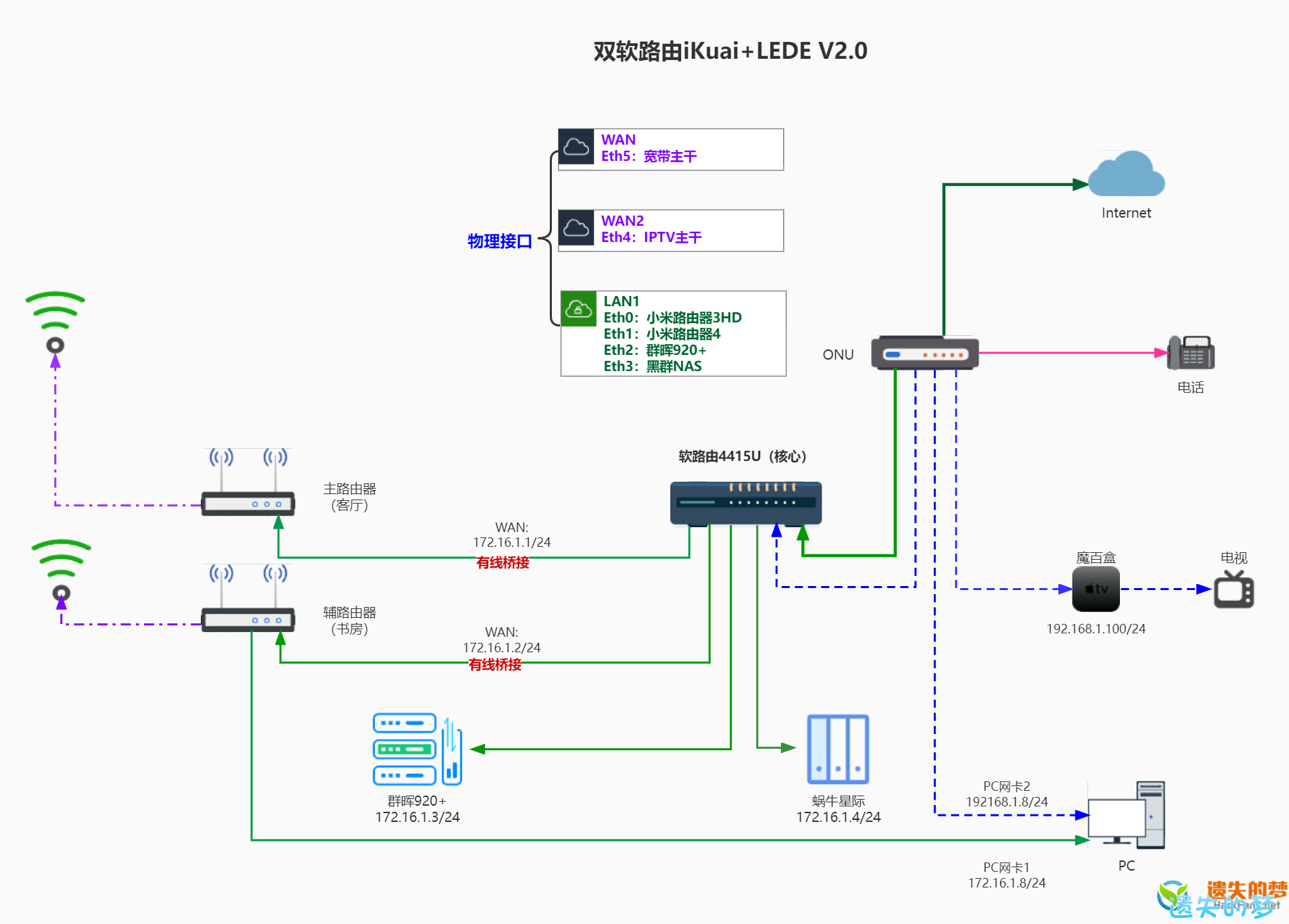

四、2021年距离上次调整,又过去了多半年的时间。感觉又要开始一次新的作妖之路了。本次斥重金,新增了一台群晖920+,调整4415U软路由Eth接口的业务,对宽带和IPTV业务使用独立端口,分离,方便进行后期IPTV组播信号流通过爱快路由器转发为UDP,为家里其他无线设备提供直接拉取IPTV的信号流,方便观看直播(包含付费直播哟)。

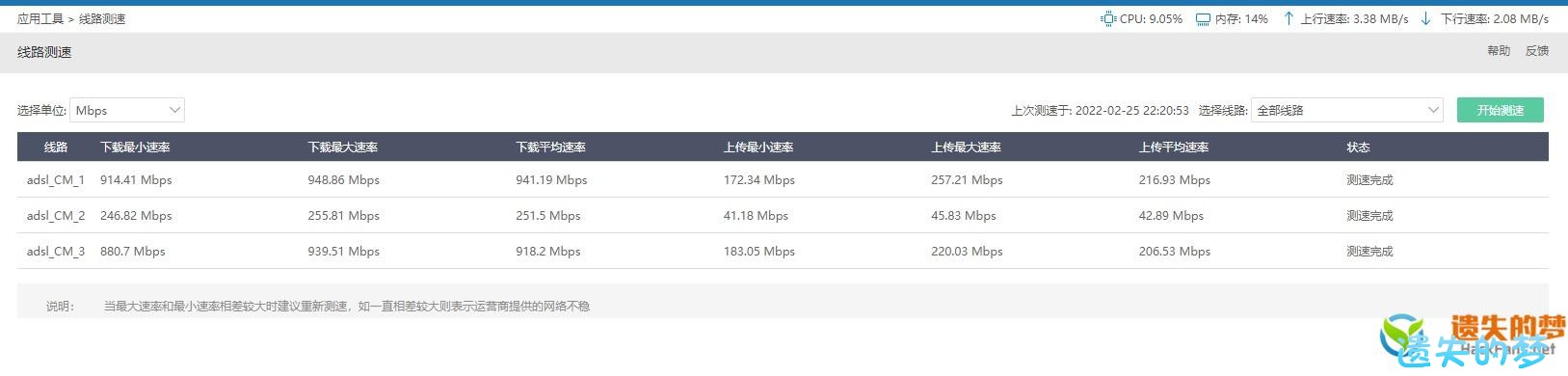

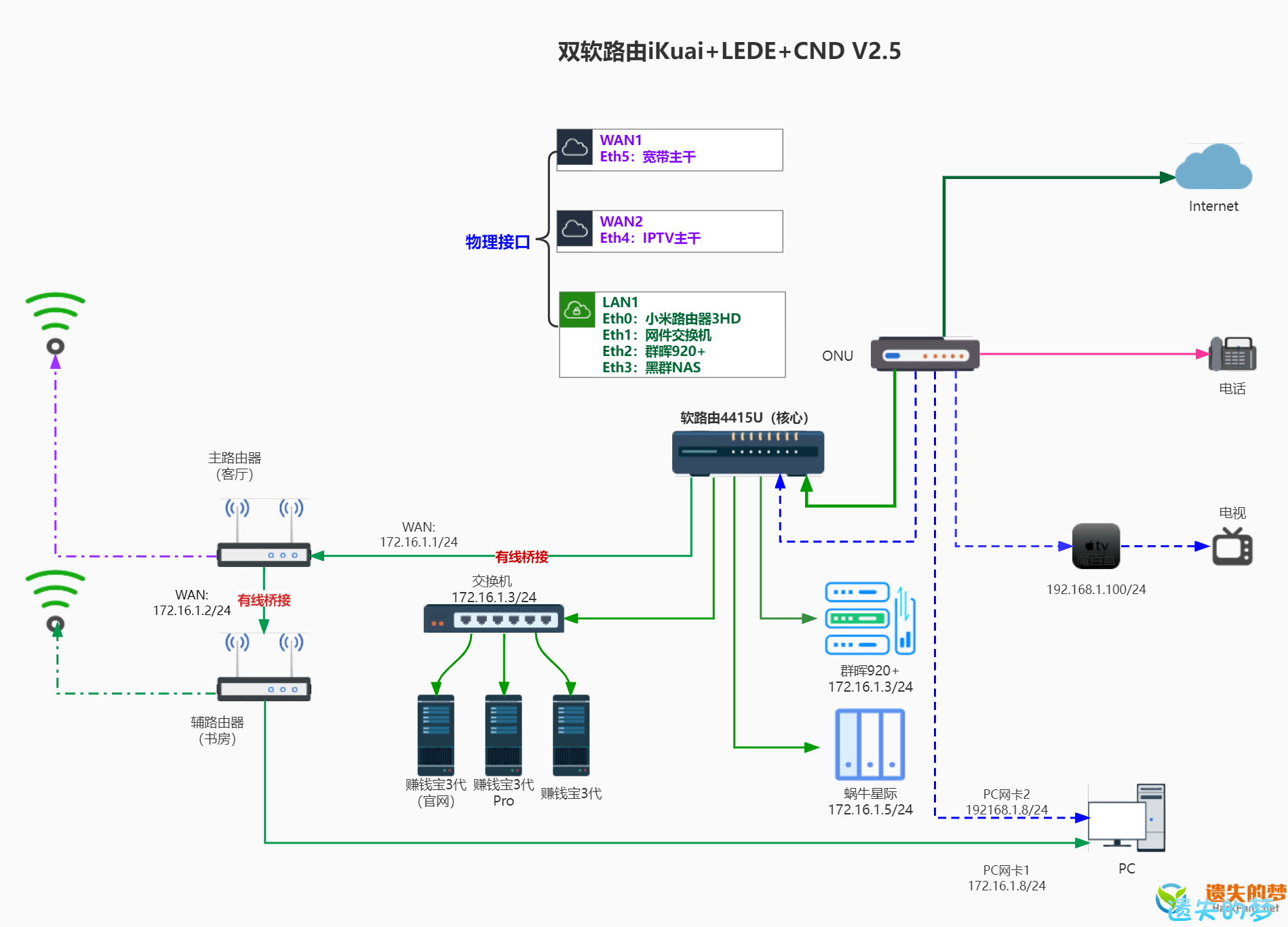

五、2022年在新年将至的日子里,又新增了几台设备,感觉现在的拓扑已经不像家庭组网了。本次新增了一台5口千兆交换机、3台赚钱宝CDN终端设备,赚个电费也是好的。要不然也拜拜浪费了家里的这几条宽带。直接上图,为下一次折腾之路做好准备。

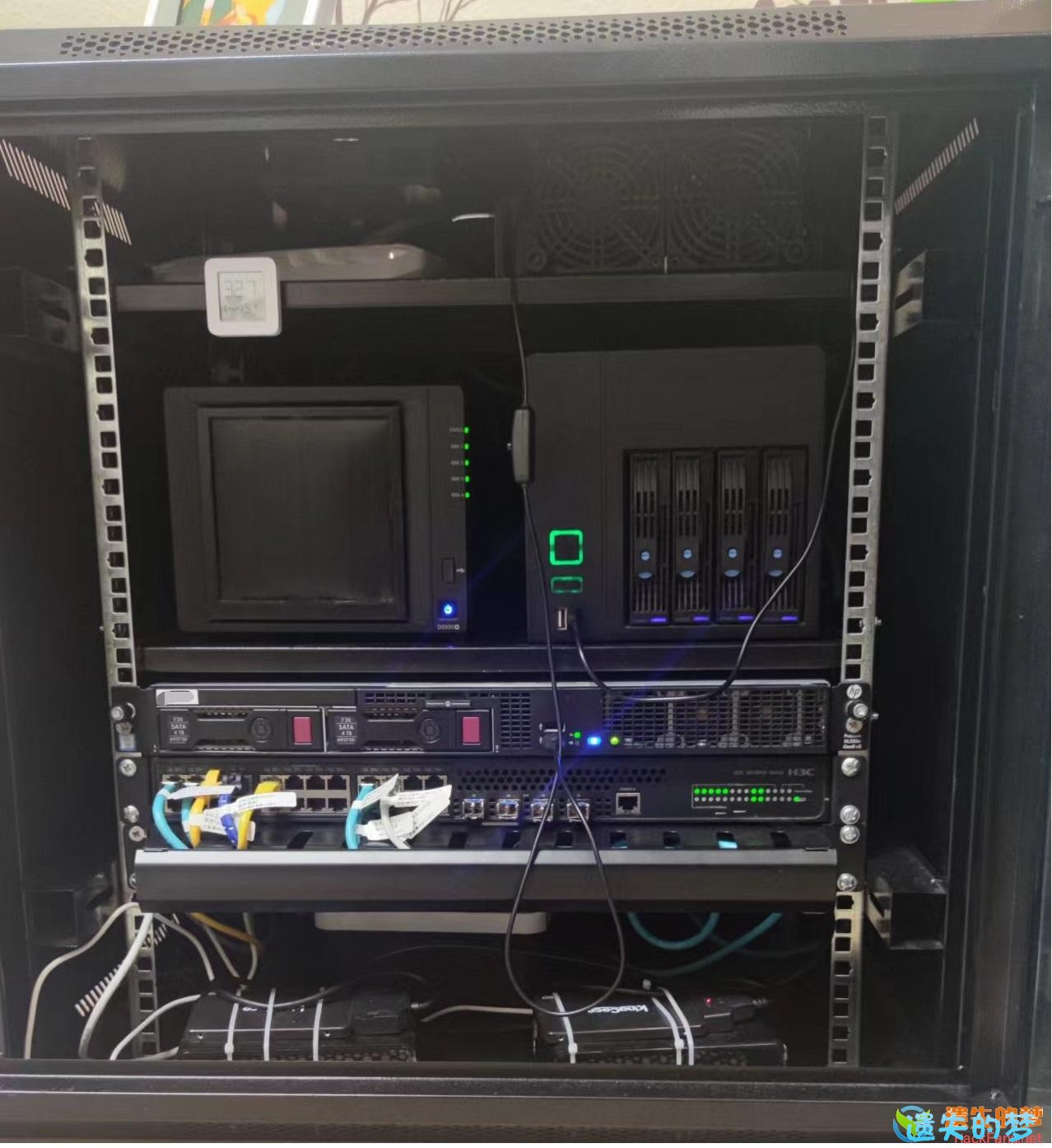

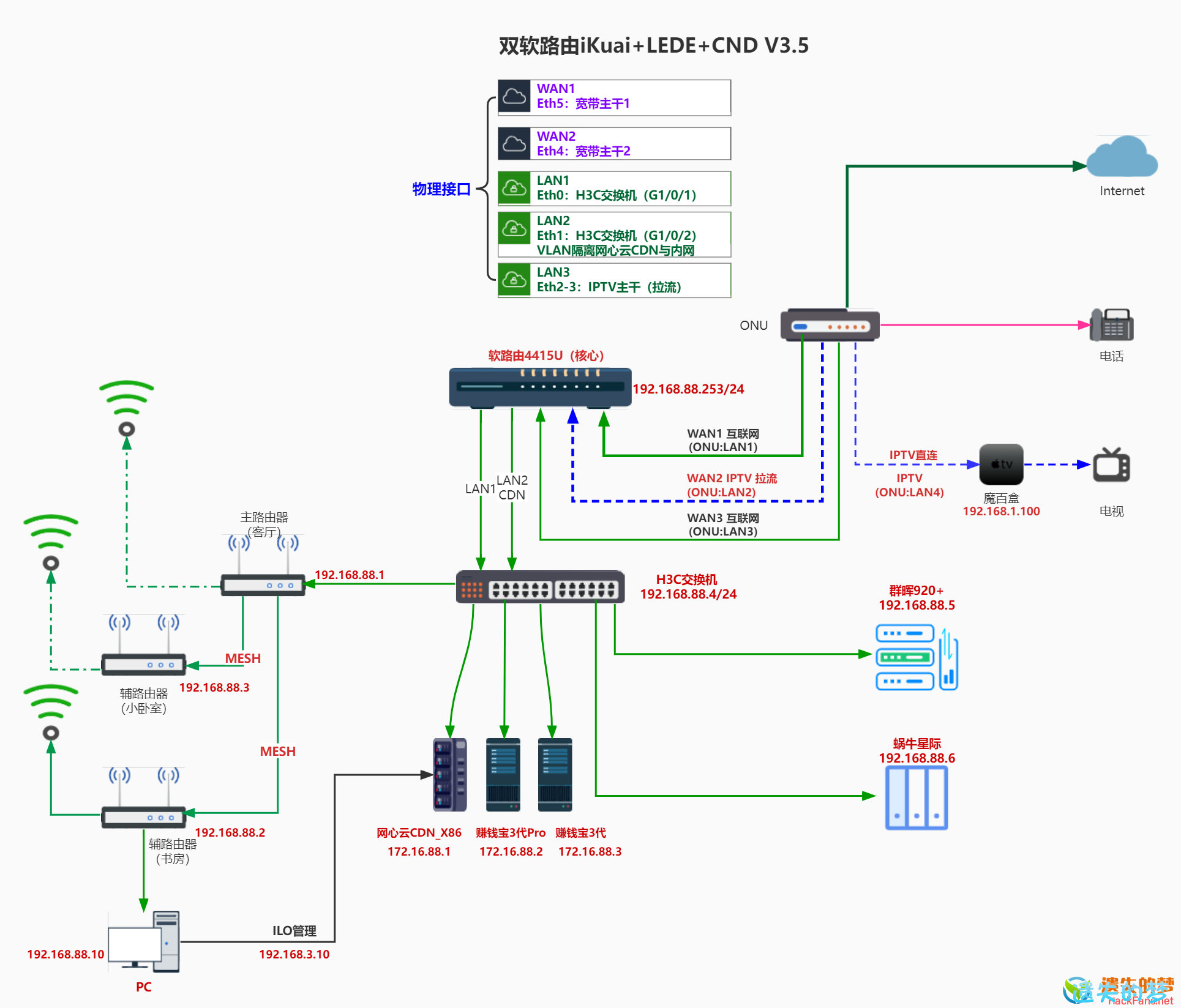

近期又新增了一台三层H3C交换机,整合了所有的网络,把所有网络设备放到了机柜中。方便管理。



六、总结
生命不息,折腾不止。每折腾一次都是钱包在流泪、快递在微笑。
七、曾经走过的坑坑洼洼的路
硬盘有价,数据无价。一定要上UPS!一定要上UPS!!一定要上UPS!!!哪怕只能坚持5分钟也好。
路由器参数配置经常要备份,尤其是做重大配置变更的时候,重要的话说三遍。备份!备份!!备份!!!
